河北旭辉电气股份有限公司研制的XHWG-TY调压型高压无功自动补偿成套装置适用于35kV～500kV电压等级的变电站，装设于6kV～35kV母线上，也可以装设于柱上，对放射性馈线线路进行分段补偿。可广泛适用于电力、铁路、风电场、冶金、煤炭、石油、化工等行业。
调压型高压无功自动补偿成套装置适用于农网变电站新加无功补偿以及旧站无功补偿装置的改造。
目前农网中的110kV、35kV变电站内的无功补偿大多采用固定电容器补偿方式，补偿效果大都不理想，往往出现投入电容器时过补，不投入时欠补。采用调压型无功补偿装置则可以有效解决上述问题，实现无功细调，大大提高补偿效果，可使变电站整体的功率因数提高到0.95～0.99以上。
旧站改造也是特别适合采用调压型无功补偿方式。若采取分组方式改造，则需要重新采购电容器，原有电容器报废。如果采用调压型高压无功自动补偿改造，则只需在原有电容器前串接一台自耦调压器，增加一台控制屏即可，改造工作量小，成本底，占地少。不仅补偿效果好于分组方式，而且原来的电容器设备得到完全利用。
产品介绍
容性无功补偿模式。电容器无功出力大小和电压、频率、容量大小的关系为Q=ωCU2。电容器分组投切方式是通过改变电容量C的大小来改变Q，国外有通过改变频率f来改变其无功出力的，而调压型采用的是改变电容器端电压即"U"来改变其无功输出容量，实现有级细调的容性无功补偿。
感性无功补偿模式。电抗器无功出力大小和电压、频率、容量大小的关系为Q= U2/（ωL）。同理，改变电抗器端电压即"U"就可以改变其感性无功输出容量，实现有级细调的感性无功补偿。
正负双向补偿模式。将电容器/电抗器同时通过开关接入自耦调压器的输出端，通过调节自耦调压器的输出电压使电容器/电抗器端电压变化来调节无功输出，实现容性补偿到感性补偿的有级连续调节。
装置根据系统电压无功参数，按照九区图及模糊控制原理控制主变有载调节开关和自耦调压器有载开关的档位，实现电压无功联调，提高电压合格率和功率因数，保障系统稳定，有效降低线损。

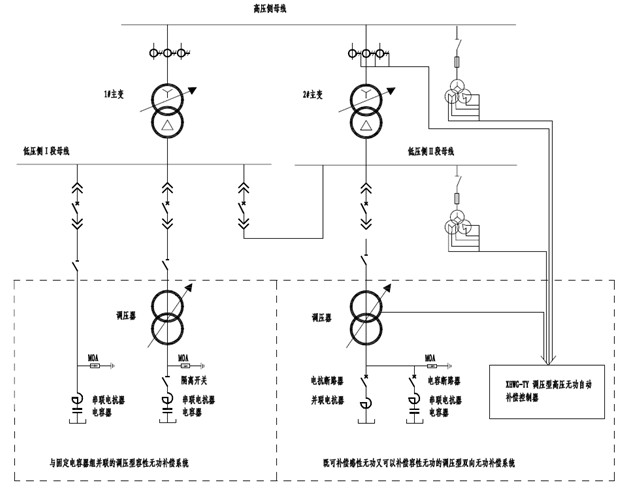

其原理接线图如下：
