河北旭辉电气股份有限公司研制的MCR型动态无功补偿装置主要用于 6kV以上电力系统，能实现无功功率的连续可调。用于输电网，可提高电力系统稳定性、增加系统阻尼、抑制系统振荡，从而提高电压传输能力。用于配电网时，可针对波动负载进行动态无功补偿，对电压波动、负荷不平衡、功率因数及谐波进行补偿，既可以获得显著的节能降耗的效益，又可以改善电能质量。该装置还广泛应用于风电、煤炭、电气化铁路、钢铁、冶金、建材等行业，节电效果十分明显。
产品介绍
XHWG-TM磁控动态无功补偿成套装置一般由MCR支路（磁控电抗器支路）和FC支路（并联电容器或补偿滤波支路）并联组成：FC支路向系统提供固定容性无功，MCR支路则按系统负荷变化吸收多余容性无功，使系统感性和容性无功趋于平衡。在电网容性无功需求较大时，电抗器运行在空载或小容量状态；当电网容性无功需求较小时，电抗器自动增大容量补偿对地电容无功，能够限制工频电压升高，在很大程度上提高了电网的运行经济效益。因此，该类型SVC成套装置在调整电网电压、补偿无功、提高电网输电能力及限制过电压等诸多方面有着广阔的应用前景。
MCR支路由磁控电抗器、可控硅、 XHWG-TM磁控动态无功补偿控制装置等组成。成套装置具有动态调节无功功率的功能，也可并联1-N路有源或无源滤波支路，进行滤波；FC支路主要由电容器、串联电抗器、放电线圈和保护元件等组成，具有提供容性无功补偿和滤波的功能。

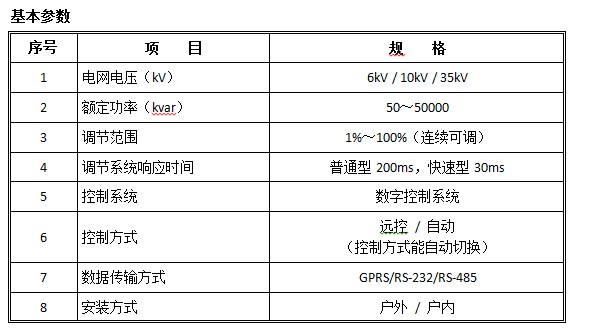

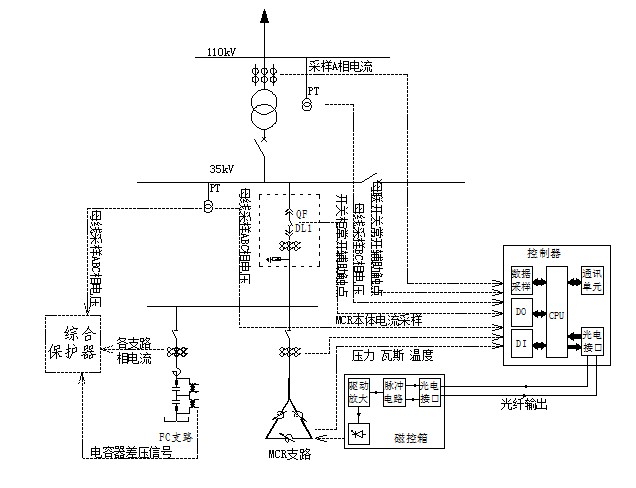

接线示意图如下：
