随着人们对电力需求的不断增长，电力系统向着复杂化、扩大化和智能化方向不断发展，使得电力系统的状态呈现出复杂多变的现状，而人们对电力需求增长的同时也对电力系统的安全运行和供电可靠性提出了更高的要求。因此，对电力系统进行实时监控尤其是对故障和异常状态下的电力系统进行监控，成为了保障电力系统安全运行的重要措施。
产品简介
电网过电压监测装置由信号调理电路、高速采集单元、低速采集单元、开关量监测、工控机及嵌入式控制软件、液晶显示触摸屏等几部分构成，可实时在线监测电力系统电压、电流波形及开关状态，并对过限的电压、电流波形以及开关状态进行记录。
高速采集单元的信号来自我公司提供的专用分压器，可采集雷击等外部过电压，匹配不同电压等级的专用分压器可同时监测6kV、10kV、35kV电压等级的1－4段母线电压。高速采集单元最高采样率为20Msps，单通道单次采样最大数据量为4M，且触发值、采样点数、预采样点数可设。
低速采集单元用于采集时间长、频率低的内部过电压、电流，可同时采集4段不同母线的16路电压、电流信号，并对采集的信号进行过限录波。低速采集单元的采样率为64点/周波，单次采样数据量最多为10M，可记录时长约50秒的过电压、电流波形。低速单元采集的数据可上传到服务器单独分析，也可与高速单元采集的数据匹配分析。
开关量监测单元可监测32路开关状态，并对开关动作进行记录。当用户开启开关变位触发功能时，装置在记录开关动作的同时触发高速采集单元的数据采集，在开关量记录及采集的数据文件通过网络上传或USB口导出到服务器后，用户可使用数据分析程序对该开关动作引起的系统母线电压波动进行分析。

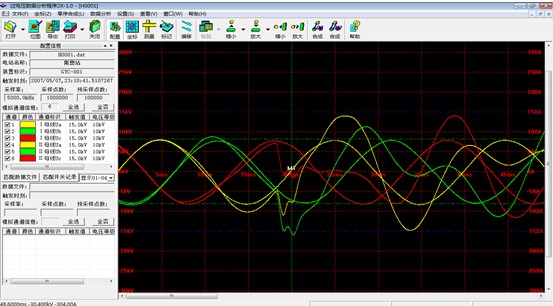

装置在工控机中实现嵌入式控制软件，界面采用图形化WINDOWS全中文界面，装置运行稳定，软件操作方便。 整套电网过电压在线监测装置为用户提供了一个完善的电力系统实时监控和故障分析解决方案。
